辊轴定位视觉检测方案
在冶金装备、轧机换辊及自动化产线应用中，辊轴位置的准确识别直接关系到机械臂定位、装配补偿、后续工艺联动及设备运行稳定性。针对现场辊轴定位检测需求，湖北合众天辰智能装备有限公司结合机器视觉检测、工业相机成像、边缘识别与 PLC 通讯输出等技术，为中冶南方工程技术有限公司相关项目提供了辊轴定位视觉检测方案。
本方案主要面向辊轴端面圆心位置识别场景。在设备运行过程中，当机械臂移动至指定位置后，视觉系统通过相机采集辊轴端面图像，识别辊轴圆心位置，并输出对应坐标数据，为后续位置补偿和自动化控制提供依据。根据项目技术要求，系统需在静止状态下检测辊轴圆心位置及坐标，适配一定范围内的辊轴直径，并满足现场安装距离、视野范围和通讯输出要求。

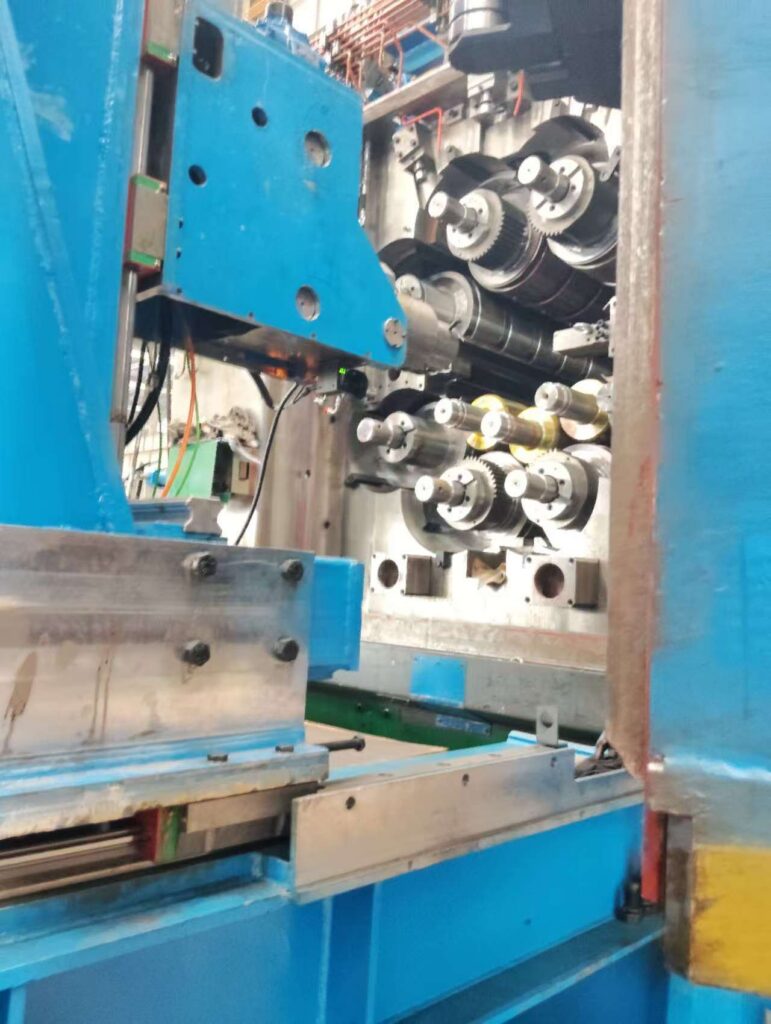

从现场工况来看，辊轴检测对象处于大型装备内部，周边存在机械结构遮挡、金属反光、空间受限、现场振动、油污及环境光变化等因素。为保证识别稳定性，方案采用工业视觉传感器配合镜头、环形光源、滤光片及安装支架，通过合理的光源布置和成像角度控制，提升辊轴端面轮廓与背景之间的对比度，使相机能够稳定获取辊轴边缘特征。
检测流程主要包括图像采集、辊轴边缘提取、圆心计算、坐标输出和 PLC 数据交互。系统通过视觉算法识别辊轴端面的圆形边缘，计算圆心位置，并将测量结果通过工业通讯方式传输至上位控制系统。方案中检测结果可通过 Profinet 等以太网通讯方式输出至西门子 PLC，用于后续机械臂位置补偿、工艺判断或生产线联动控制。
在测试过程中，视觉系统对辊轴断面进行了多组图像采集与识别验证。通过对辊轴端面、边缘位置和圆心坐标的检测，系统能够在目标视野范围内完成圆心定位，并输出检测结果。测试方案显示，该检测方式能够满足辊轴定位及纠偏检测需求，测试分辨率达到 0.25mm。实际应用中，仍需结合现场振动、油污、安装角度、光照条件及被测物表面状态进行最终调试和优化。
本方案的核心价值在于，将原本依赖人工观察、机械定位或经验判断的辊轴位置识别过程，转化为可视化、数字化、可通讯输出的自动检测流程。视觉系统不仅能够输出辊轴圆心位置，还可保存拍摄图片，为后续质量追溯、设备调试和异常分析提供数据基础。
在系统构成方面，方案主要包括视觉传感器、工业镜头、相机电缆、通讯电缆、相机支架、LED 环形光源、滤光片以及安全防护相关部件。通过视觉检测单元与 PLC 控制系统协同工作，可实现从图像采集到坐标输出的闭环检测，为现场自动化设备提供可靠的位置数据支持。
针对大型工业现场的安全要求，方案还可配置安全区域扫描设备，对人员进入危险区域、设备运行过程中的安全防护进行辅助保障。视觉识别系统与安全防护单元共同构成现场自动化检测与安全运行的基础支撑。
湖北合众天辰智能装备有限公司长期服务于工业自动化、机器视觉、工业传感器、RFID、现场总线及非标自动化集成领域。针对冶金、装备制造、机械加工、物流搬运及智能产线等场景，公司能够根据客户现场工况，提供从产品选型、方案设计、现场安装指导、系统调试到售后服务的一体化支持。
本次辊轴定位视觉检测方案，体现了机器视觉技术在大型工业装备定位检测中的应用价值。通过稳定成像、边缘识别、圆心定位和工业通讯输出，系统可为客户提升检测效率、降低人工干预、提高设备联动精度提供有效支撑。后续，湖北合众天辰将继续围绕工业现场实际需求，为客户提供更可靠、更适配、更易落地的智能检测与自动化解决方案。
